Состав комплекта поля
|
№ |
Внешний вид |
Название |
Кол-во, шт. |
|
1. |
|
Основа поля |
1 |
|
2. |
|
Покрытие поля |
1 |
|
3. |
|
Экран |
1 |
|
4. |
|
Комплект кеглей |
1 |
|
5. |
|
Стойка для шаров |
1 |
|
6. |
|
Комплект шаров |
1 |
Технология изготовления поля
|
№ |
Иллюстрация |
Содержание этапа |
Раздел |
|
1. |
|
Взять две плиты ЛДСП и приложить коротким торцом друг другу. Прикрепить снизу плит 5 досок ЛДСП, равноудаленных друг от друга, которые будут служить в качестве опор. |
Основа поля |
|
2. |
|
Напечатать на баннере макет покрытия поля. Положить баннер на основу поля. Чтобы покрытие самопроизвольно не смещалось, можно зафиксировать его двухсторонним скотчем или мебельным степлером. |
Покрытие поля |
|
3. |
|
Изготовить каркас экрана. |
Экран |
|
4. |
|
Изготовить 14 кеглей из дерева. 13 из них покрасить белой аэрозольной краской. 1 из них покрасить аэрозольной зеленой краской. На все 14 кеглей нанести две полоски красной аэрозольной краской. |
Комплект кеглей |
|
5. |
|
Нарезать из оргстекла стенки стойки для шаров. Просверлить в стенке, которая будет служить дном стойки, 3 отверстия указанного диаметра для шаров и 2 отверстия для шурупов (при необходимости). Склеить стенки между собой. |
Стойка для шаров |
|
6. |
|
В качество шаров взять красные шары для игры в снукер красного цвета и указанного диаметра. |
Комплект шаров |
|
7. |
|
Расположить поле на ровном полу. Прикрутить стойку для шаров посредством шурупов. Расположить в конце дорожки экран на расстоянии 200 мм. Расположить кегли в соответствии с правилами. |
Основа поля
Размеры
Спецификация
|
№ |
Название |
Размер, мм |
Материал |
Цвет |
Кол-во, шт. |
|
1. |
Основание |
2400×1200×16 |
ЛДСП (кромка ПВХ 2 мм) |
Не имеет значения |
2 |
|
2. |
Опора |
1200×100×16 |
ЛДСП |
Не имеет значения |
5 |
|
3. |
Шуруп |
Длина: не более 30 мм |
Металл |
Не имеет значения |
20 |
Требования
1. Поверхность поля должна быть ровной, плиты должны быть закреплены на одной высоте.
2. Поле должна находиться строго горизонтально. Это можно проверить с помощью ватерпаса (уровня).
3. Следует обратить внимание на жесткость конструкции поля, чтобы оно не шаталось.
4. Внутреннее пространство поля должно быть свободно от элементов, не предусмотренных техническим заданием, например, рекламными логотипами. Их следует размещать в отведенных местах или на внешней стороне поля.
Покрытие поля
Размеры
Спецификация
|
№ |
Название |
Размер, мм |
Материал |
Цвет |
Кол-во, шт |
|
1. |
Покрытие поля |
4800×1200 |
Баннер |
Белый, черный, серый |
1 |
Требования
1. Рекомендуется использовать высокий уровень цветопередачи, чтобы границы черных линий на поле были отчетливыми, и роботы могли адекватно их различить.
2. Рекомендуется не использовать глянцевый тип поверхности или любой другой тип, обладающий высокой отражающей способностью, чтобы роботы могли адекватно воспринимать цвета на поле.
3. Следует обратить внимание на отсутствие пузырей, неровностей и иных дефектов покрытия.
4. Рекомендуется располагать поле под источником равномерного освещения, чтобы те или иные участки на поле не были освещены больше, поскольку это влияет на восприятие роботом цвета.

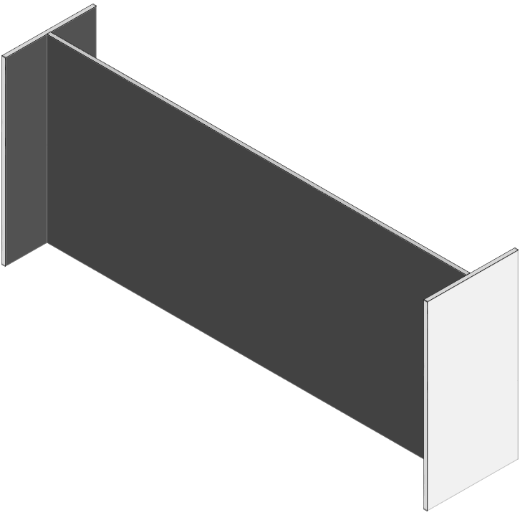

Экран
Размеры
Спецификация
|
№ |
Название |
Размер, мм |
Материал |
Цвет |
Кол-во, шт |
|
1. |
Вертикальная плита |
1800×600х16 |
ЛДСП |
Не имеет значения |
1 |
|
2. |
Боковая плита |
600х300х16 |
ЛДСП |
Не имеет значения |
2 |
|
3. |
Конфирмат |
Ø7×50 |
Металл |
Не имеет значения |
4 |
|
4. |
Черное покрытие экрана |
1800×600 |
Ткань или грунтовая краска |
Матовый черный |
1 |
Требования
1. Рекомендуется не использовать глянцевый тип поверхности или любой другой тип, обладающий высокой отражающей способностью, чтобы роботы могли отличать кегли на фоне экрана.
2. Рекомендуется располагать поле под источником равномерного освещения, чтобы те или иные участки на поле не были освещены больше, поскольку это влияет на восприятие роботом цвета.
3. Форма ребер жесткости, на которых держатся вертикальная и горизонтальная плиты, может быть необязательно треугольной.
Комплект кеглей
Размеры
Спецификация
|
№ |
Название |
Размер, мм |
Материал |
Цвет |
Кол-во, |
|
1. |
Белая кегля |
Ø37,6 Высота: 118 |
Дерево |
Белый, красный |
13 |
|
2. |
Зеленая кегля |
Ø37,6 Высота: 118 |
Дерево |
Зеленый, красный |
1 |
Требования
1. Рекомендуется предусмотреть запасной набор кеглей на случай утери или порчи.
2. Рекомендуется иметь отдельные наборы кеглей для тренировки команд и для непосредственного проведения самих соревнований.
3. Для удобства окрашивания можно заклеить место для красных полосок малярным скотчем.

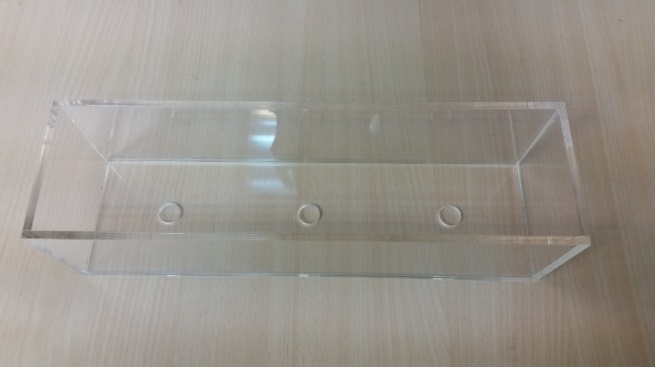

Стойка для шаров
Размеры
Спецификация
|
№ |
Название |
Размер, мм |
Материал |
Цвет |
Кол-во, |
|
1. |
Длинная боковая стенка |
310х85х5 |
Оргстекло |
Прозрачный |
2 |
|
2. |
Короткая боковая стенка |
80х80х5 |
Оргстекло |
Прозрачный |
2 |
|
3. |
Дно |
310х80х5 |
Оргстекло |
Прозрачный |
1 |
Требования
1. Рекомендуется предусмотреть запасную стойку шаров на случай утери или порчи.
2. Рекомендуется иметь отдельные стойки шаров для тренировки команд и для непосредственного проведения самих соревнований.
3. Для крепления стойки к полю можно использовать шурупы.
4.
Комплект шаров
Размеры
Спецификация
|
№ |
Название |
Размер, мм |
Материал |
Цвет |
Кол-во, |
|
1. |
Шар |
Ø57 |
- |
Красный |
3 |
Требования
1. Рекомендуется предусмотреть запасной набор шаров на случай утери или порчи.
2. Рекомендуется иметь отдельные наборы шаров для тренировки команд и для непосредственного проведения самих соревнований.
Описание содержимого архива файлов
|
№ |
Название файла |
Категория |
Описание |
|
1. |
BowlingField.pdf |
Покрытие поля |
Макет покрытия поля для печати |
