Оглавление
- Состав комплекта поля
- Технология изготовления поля
- Основа поля
- Покрытие поля
- Комплект цветных барьеров
- Комплект цветных кубиков
- Описание приложений

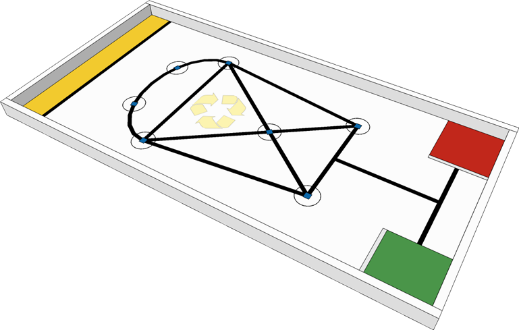

Состав комплекта поля
|
№ |
Внешний вид |
Название |
Кол-во, шт. |
|
1. |
|
Основа поля |
1 |
|
2. |
|
Покрытие поля |
1 |
|
3. |
|
Комплект цветных барьеров* |
1 |
|
4. |
|
Комплект цветных блоков* |
1 |
Технология изготовления поля
|
№ |
Иллюстрация |
Содержание этапа |
Раздел |
|
1. |
|
Изготовить основу поля с опорами. |
|
|
2. |
|
Напечатать на баннере макет покрытия поля. Положить баннер на основу поля. Если покрытие меньше внутренних размеров поля, то нижний и правый края покрытия необходимо выровнять относительно бортов поля. Чтобы покрытие самопроизвольно не смещалось, можно зафиксировать его двухсторонним скотчем или мебельным степлером. Прижать сверху боковыми бортами. |
|
|
3. |
|
Собрать из кирпичей LEGO один красный барьер и один зеленый барьер. |
|
|
4. |
|
Собрать из кирпичей LEGO 4 красных блока и 3 синих блока. |
|
|
5. |
|
Разместить реквизит состязания на поле согласно разметке. |
Основа поля
Размеры
Спецификация
|
№ |
Название |
Размер, мм |
Материал |
Цвет |
Кол-во, шт. |
|
1. |
Опора |
Диаметр: 30 Длина: 400 |
Металл |
Не имеет значения |
6 |
|
2. |
Шуруп для опоры |
Диаметр: 4,2 Длина: 14 |
Металл |
Не имеет значения |
24 (4 для 1 опоры) |
|
3. |
Основание |
2395×1175×16 |
ЛДСП (кромка ПВХ 2 мм) |
Не имеет значения |
1 |
|
4. |
Борт, длинный |
2395×50×16 |
ЛДСП (кромка ПВХ 2 мм) |
Белый |
2 |
|
5. |
Борт, короткий |
1143×50×16 |
ЛДСП (кромка ПВХ 2 мм) |
Белый |
2 |
|
6. |
Конфирмат (для бортов) |
Ø7×50 |
Металл |
Не имеет значения |
18 |
Требования
1. Рекомендуется использовать в конструкции поля опоры с регулируемым уровнем, чтобы на соревнованиях можно было выровнять положение поля при любых неровностях пола.
2. Рекомендуется при выборе высоты опор учитывать средний рост участников (возраст) для удобства работы на поле. Поле не должно находиться слишком высоко или слишком низко.
3. Следует обратить внимание на жесткость конструкции поля, чтобы оно не шаталось.
4. Внутреннее пространство поля должно быть свободно от элементов, не предусмотренных техническим заданием, например, рекламными логотипами. Их следует размещать в отведенных местах или на внешней стороне поля.
Покрытие поля
Размеры
Спецификация
|
№ |
Название |
Размер, мм |
Материал |
Цвет |
Кол-во, шт |
|
1. |
Покрытие поля |
1143×2362 |
Баннер |
Белый, черный, красный (CMYK: 0, 100, 100, 0), желтый (CMYK: 0, 19, 100, 0), зеленый (CMYK: 88, 0, 100, 0), синий (CMYK: 100, 47, 0, 0) |
1 |
Требования
1. Рекомендуется использовать высокий уровень цветопередачи, чтобы границы цветовых зон на поле были отчетливыми, и роботы могли адекватно различить цвета.
2. Рекомендуется не использовать глянцевый тип поверхности или любой другой тип, обладающий высокой отражающей способностью, чтобы роботы могли адекватно воспринимать цвета на поле.
3. Следует обратить внимание на отсутствие пузырей, неровностей и иных дефектов покрытия.
4. Рекомендуется располагать поле под источником равномерного освещения, чтобы те или иные участки на поле не были освещены больше, поскольку это влияет на восприятие роботом цвета.
Комплект цветных барьеров
Внешний вид
|
|
|
Красный барьер |
Зеленый барьер |
Спецификация
|
№ |
Название |
Материал |
Цвет |
Кол-во, |
|
1. |
Красный барьер |
17 кирпичей LEGO 2×4 |
Ярко-красный LEGO (ID 21) |
1 |
|
2. |
Зеленый барьер |
17 кирпичей LEGO 2×4 |
Темно-зеленый LEGO (ID 28) |
1 |
Требования
1. Во избежание спорных ситуаций во время соревнований, связанных с начислением баллов со сломанном барьером, рекомендуется составные детали барьера склеить между собой.
2. Рекомендуется предусмотреть запасной набор барьеров на случай утери или порчи.
3. Рекомендуется иметь отдельные наборы барьеров для тренировки команд и для непосредственного проведения самого состязания.
Комплект цветных кубиков
Внешний вид
|
Красный блок |
Синий блок |
Спецификация
|
№ |
Название |
Материал |
Цвет |
Кол-во, |
|
1. |
Красный блок |
4 кирпича LEGO 2×4 |
Ярко-красный LEGO (ID 21) |
4 |
|
2. |
Синий блок |
4 кирпича LEGO 2×4 |
Ярко-синий LEGO (ID 23) |
3 |
Требования
1. Во избежание спорных ситуаций во время соревнований, связанных с начислением баллов при сломанном блоке, рекомендуется составные детали блока склеить между собой.
2. Рекомендуется предусмотреть запасной набор блоков на случай утери или порчи.
3. Рекомендуется иметь отдельные наборы блоков для тренировки команд и для непосредственного проведения самого состязания.
Инструкция по сборке
 |
 |
|
|
Шаг 1 |
Шаг 2 |
Шаг 3 |
Описание содержимого архива файлов
|
№ |
Название файла |
Категория |
Описание |
|
1. |
Elementary_3D_150116.skp |
Поле |
3D-модель поля, сделанная в программе Google SketchUp |
|
2. |
RRO2016_CleanRoadToSchool_v2.pdf |
Покрытие поля |
Макет покрытия поля для печати (исправлены логотипы, размер не изменен) |
| 3. | RRO2016_CleanRoadToSchool_v2.ai |
Покрытие поля |
Макет покрытия поля для печати |
