Оглавление
- Состав комплекта поля
- Технология изготовления поля
- Основа поля
- Покрытие поля
- Комплект цветных стенок
- Комплект цветных кубиков
- Комплект цветных плиток
- Описание приложений
Состав комплекта поля
|
№ |
Внешний вид |
Название |
Кол-во, шт. |
|
1. |
|
Основа поля |
1 |
|
2. |
|
Покрытие поля |
1 |
|
3. |
|
Комплект цветных стен* |
1 |
|
4. |
|
Комплект цветных кубиков* |
1 |
|
5. |
|
Комплект цветных плиток |
1 |
Технология изготовления поля
|
№ |
Иллюстрация |
Содержание этапа |
Раздел |
|
1. |
|
Изготовить основу поля с опорами. |
Основа поля |
|
2. |
|
Напечатать на баннере макет покрытия поля. Положить баннер на основу поля. Если покрытие меньше внутренних размеров поля, то нижний и правый края покрытия необходимо выровнять относительно бортов поля. Чтобы покрытие самопроизвольно не смещалось, можно зафиксировать его двухсторонним скотчем или мебельным степлером. Прижать сверху боковыми бортами. |
Покрытие поля |
|
3. |
|
Собрать из кирпичей LEGO 4 цветные стенки (1 красная, 1 желтая, 1 зеленая, 1 синяя). |
Комплект цветных стенок |
|
4. |
|
Собрать из кирпичей LEGO 4 маленьких цветных кубиков (1 красный, 1 желтый, 1 зеленый, 1 синий) и 4 больших цветных кубиков (1 красный, 1 желтый, 1 зеленый, 1 синий). |
Комплект цветных кубиков |
|
5. |
|
Изготовьте из бумаги или картона 4 цветных плитки (1 красная, 1 желтая, 1 зеленая, 1 синяя). |
Комплект цветных плиток |
|
6. |
|
Разместить реквизит состязания на поле согласно разметке. |
Основа поля
Размеры
Спецификация
|
№ |
Название |
Размер, мм |
Материал |
Цвет |
Кол-во, шт. |
|
1. |
Опора |
Диаметр: 60 Длина: 710-730 |
Металл |
Не имеет значения |
6 |
|
2. |
Шуруп для опоры |
Диаметр: 4,2 Длина: 14 |
Металл |
Не имеет значения |
36 (6 для 1 опоры) |
|
3. |
Основание |
2395×1175×16 |
ЛДСП (кромка ПВХ 2 мм) |
Не имеет значения |
1 |
|
4. |
Борт, длинный |
2395×50×16 |
ЛДСП (кромка ПВХ 2 мм) |
Белый |
2 |
|
5. |
Борт, короткий |
1143×50×16 |
ЛДСП (кромка ПВХ 2 мм) |
Белый |
2 |
|
6. |
Конфирмат (для бортов) |
Ø7×50 |
Металл |
Не имеет значения |
18 |
Требования
1. Рекомендуется использовать в конструкции поля опоры с регулируемым уровнем, чтобы на соревнованиях можно было выровнять положение поля при любых неровностях пола.
2. Рекомендуется при выборе высоты опор учитывать средний рост участников (возраст) для удобства работы на поле. Поле не должно находиться слишком высоко или слишком низко.
3. Следует обратить внимание на жесткость конструкции поля, чтобы оно не шаталось.
4. Внутреннее пространство поля должно быть свободно от элементов, не предусмотренных техническим заданием, например, рекламными логотипами. Их следует размещать в отведенных местах или на внешней стороне поля.
Покрытие поля
Размеры
Спецификация
|
№ |
Название |
Размер, мм |
Материал |
Цвет |
Кол-во, шт |
|
1. |
Покрытие поля |
1143×2362 |
Баннер |
Белый, серый (CMYK: 0, 0, 0, 30), черный, красный (CMYK: 0, 100, 100, 0), желтый (CMYK: 0, 19, 100, 0), зеленый (CMYK: 88, 0, 100, 0), синий (CMYK: 100, 47, 0, 0) |
1 |
Требования
1. Рекомендуется использовать высокий уровень цветопередачи, чтобы границы цветовых зон на поле были отчетливыми, и роботы могли адекватно различить цвета.
2. Рекомендуется не использовать глянцевый тип поверхности или любой другой тип, обладающий высокой отражающей способностью, чтобы роботы могли адекватно воспринимать цвета на поле.
3. Следует обратить внимание на отсутствие пузырей, неровностей и иных дефектов покрытия.
4. Рекомендуется располагать поле под источником равномерного освещения, чтобы те или иные участки на поле не были освещены больше, поскольку это влияет на восприятие роботом цвета.

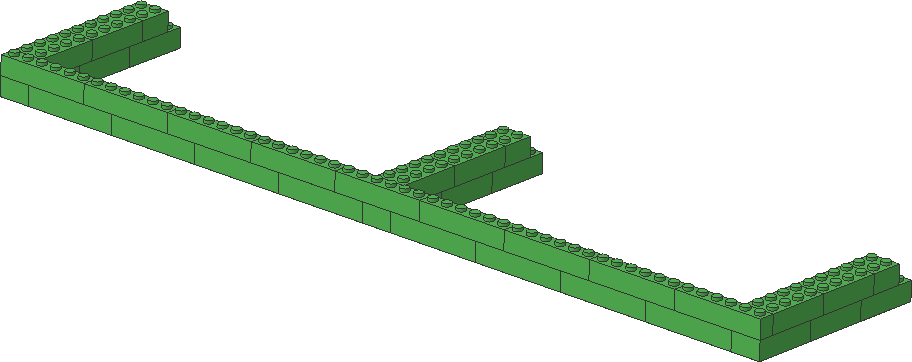

Комплект цветных стенок
Внешний вид
 |
 |
|
Красная стена |
Желтая стена |
 |
|
|
Зеленая стена |
Синяя стена |
Спецификация
|
№ |
Название |
Материал |
Цвет |
Кол-во, |
|
1. |
Красная стенка |
15 кирпичей LEGO 2×4, 3 кирпича LEGO 2×2, 17 кирпичей LEGO 1×6 |
Ярко-красный LEGO (ID 21) |
1 |
|
2. |
Желтая стенка |
15 кирпичей LEGO 2×4, 3 кирпича LEGO 2×2, 17 кирпичей LEGO 1×6 |
Ярко-желтый LEGO (ID 24) |
1 |
|
3. |
Зеленая стенка |
15 кирпичей LEGO 2×4, 3 кирпича LEGO 2×2, 17 кирпичей LEGO 1×6 |
Темно-зеленый LEGO (ID 28) |
1 |
|
4. |
Синяя стенка |
15 кирпичей LEGO 2×4, 3 кирпича LEGO 2×2, 17 кирпичей LEGO 1×6 |
Ярко-синий LEGO (ID 23) |
1 |
Требования
1. Во избежание спорных ситуаций во время состязания, связанных с начислением баллов со сломанной стенкой, рекомендуется составные детали стенки склеить между собой.
2. Рекомендуется предусмотреть запасной набор стенок на случай утери или порчи.
3. Рекомендуется иметь отдельные наборы стенок для тренировки команд и для непосредственного проведения самого состязания.
Инструкция по сборке
 |
 |
|
Шаг 1 |
Шаг 2 |
 |
 |
|
Шаг 3 |
Шаг 4 |
 |
 |
|
Шаг 5 |
Шаг 6 |

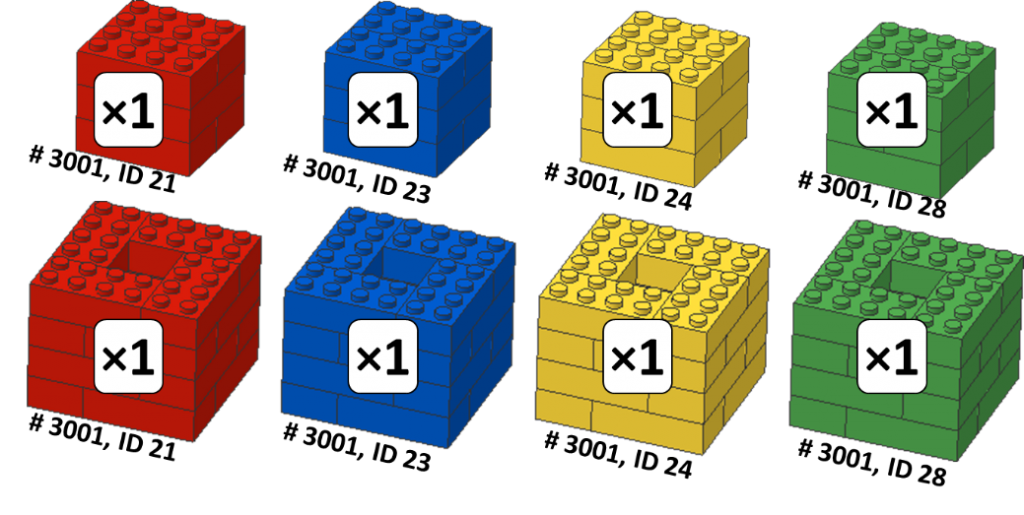

Комплект цветных кубиков
Внешний вид
 |
 |
 |
 |
|
Большой красный кубик |
Большой желтый кубик |
Большой зеленый кубик |
Большой синий кубик |
 |
 |
|
 |
|
Маленький красный кубик |
Маленький желтый кубик |
Маленький зеленый кубик |
Маленький синий кубик |
Спецификация
|
№ |
Название |
Материал |
Цвет |
Кол-во, |
|
1. |
Большой красный кубик |
16 кирпичей LEGO 2×4 |
Ярко-красный LEGO (ID 21) |
1 |
|
2. |
Большой желтый кубик |
16 кирпичей LEGO 2×4 |
Ярко-желтый LEGO (ID 24) |
1 |
|
3. |
Большой зеленый кубик |
16 кирпичей LEGO 2×4 |
Темно-зеленый LEGO (ID 28) |
1 |
|
4. |
Большой синий кубик |
16 кирпичей LEGO 2×4 |
Ярко-синий LEGO (ID 23) |
1 |
|
5. |
Маленький красный кубик |
6 кирпичей LEGO 2×4 |
Ярко-красный LEGO (ID 21) |
1 |
|
6. |
Маленький желтый кубик |
6 кирпичей LEGO 2×4 |
Ярко-желтый LEGO (ID 24) |
1 |
|
7. |
Маленький зеленый кубик |
6 кирпичей LEGO 2×4 |
Темно-зеленый LEGO (ID 28) |
1 |
|
8. |
Маленький синий кубик |
6 кирпичей LEGO 2×4 |
Ярко-синий LEGO (ID 23) |
1 |
Требования
1. Во избежание спорных ситуаций во время соревнований, связанных с начислением баллов при сломанном блоке, рекомендуется составные детали блока склеить между собой.
2. Рекомендуется предусмотреть запасной набор блоков на случай утери или порчи.
3. Рекомендуется иметь отдельные наборы блоков для тренировки команд и для непосредственного проведения самого состязания.
Инструкция по сборке
Большой кубик
|
 |
 |
|
|
Шаг 1 |
Шаг 2 |
Шаг 3 |
Шаг 4 |
Маленький кубик
 |
 |
 |
|
Шаг 1 |
Шаг 2 |
Шаг 3 |
Комплект цветных плиток
Внешний вид
 |
 |
 |
 |
|
Красная плитка |
Желтая плитка |
Зеленая плитка |
Синяя плитка |
Cпецификация
|
№ |
Название |
Размер, мм |
Материал |
Цвет |
Кол-во, |
|
1. |
Красная плитка |
188х86 Толщина: не более 1,5 |
Бумага или картон |
Красный (CMYK: 0, 100, 100, 0) |
1 |
|
2. |
Желтая плитка |
188х86 Толщина: не более 1,5 |
Бумага или картон |
Желтый (CMYK: 0, 19, 100, 0) |
1 |
|
3. |
Зеленая плитка |
188х86 Толщина: не более 1,5 |
Бумага или картон |
Зеленый (CMYK: 88, 0, 100, 0) |
1 |
|
4. |
Синяя плитка |
188х86 Толщина: не более 1,5 |
Бумага или картон |
Синий (CMYK: 100, 47, 0, 0) |
1 |
Требования
1. Рекомендуется предусмотреть какие-либо приспособления для удобного размещения и замены плиток во время состязания, например, разного рода присоски, липучки и т.п.
2. Рекомендуется предусмотреть запасной набор плиток на случай утери или порчи.
3. Рекомендуется иметь отдельные наборы плиток для тренировки команд и для непосредственного проведения самого состязания.
Описание содержимого архива файлов
|
№ |
Название файла |
Категория |
Описание |
|
1. |
Junior_3D_150116.skp |
Поле |
3D-модель поля, сделанная в программе Google SketchUp |
|
2. |
RRO2016_WasteSorting_v2.pdf |
Покрытие поля |
Макет покрытия поля для печати (исправлены логотипы, размер не изменен) |
|
3. |
Junior_RBtiles_150116.pdf |
Реквизит состязания |
Макет покрытия красной и синей плиток для печати |
|
4. |
Junior_GYtiles_150116.pdf |
Реквизит состязания |
Макет покрытия зеленой и желтой плиток для печати |
| 5. |
RRO2016_WasteSorting_v2.ai |
Покрытие поля |
Макет покрытия поля для печати |
